Нормативные требования в Республике Беларусь
Правила устройства электроустановок (ПУЭ) – в Беларуси требования ПУЭ интегрированы в ТКП 339-2011 (новая редакция – ТКП 339-2022). ПУЭ запрещает прокладывать цепи безопасного низкого напряжения (до 42 В переменного тока или эквивалентного по постоянному) совместно с цепями выше 42 В в одном замкнутом канале без разделения. Иными словами, нельзя размещать слаботочные кабели вместе с силовыми в одной трубе, коробе, пучке или на одном лотке – это прямо прописано в п.2.1.16 ПУЭ. Разрешается такая совместная прокладка только при условии наличия полного разделения: либо слаботочные и силовые линии уложены в отдельных отсеках коробов/лотков с несгораемой продольной перегородкой (огнестойкость не менее 0,25 ч), либо применяются иные технические решения, указанные в исключениях ПУЭ (например, все проводники имеют изоляцию на высшее присутствующее напряжение).
Технические кодексы практики для слаботочных систем – профильные нормы также устанавливают ограничения на совместную прокладку. В частности, ТКП 45-4.04-27-2006 (правила проектирования систем связи и диспетчеризации, актуализирован в 2019 г. как ТКП 45-4.04-327-2018) и ТКП 45-2.02-190-2010 (системы пожарной автоматики) содержат аналогичные запреты: линии связи, телефонии, сигнализации и пр. не допускается прокладывать в одном закрытом канале или коробе вместе с силовыми цепями напряжением выше 110 В. Эти документы требуют раздельной укладки или использования отдельных секций с огнестойкой перегородкой, аналогично требованиям ПУЭ. Таким образом, по белорусским нормам запрещено совместно тянуть слаботочку и силовые кабели >110 В без специальной разделяющей защиты.
ГОСТ/СТБ и другие стандарты. Прямых национальных стандартов (СТБ) Республики Беларусь, устанавливающих конкретное расстояние между силовыми и слаботочными линиями, не разработано – эти вопросы регламентируются указанными выше ТКП и ПУЭ (относящимися к техническим нормативным правовым актам, ТНПА). Вместе с тем, Беларусь применяет межгосударственные стандарты ГОСТ в области кабельной продукции и электромонтажа, которые, как правило, согласованы с требованиями ПУЭ. Например, ГОСТы на кабели связи и силовые оговаривают их применение, а требования по электробезопасности и электромагнитной совместимости соответствуют ПУЭ. Таким образом, ключевыми нормативными документами по данному вопросу остаются правила ПУЭ/ТКП и специальные ТКП для слаботочных систем.
Минимальные расстояния при параллельной прокладке
Если слаботочные и силовые кабели проложены параллельно (не в одном коробе, а открыто либо в разных лотках), прямые числовые нормы минимального расстояния в общих белорусских ПУЭ/ТКП не указаны. Требования сосредоточены на том, чтобы линии были разделены конструктивно (разными трубами, каналами и пр.). Однако отдельные нормативы и рекомендации все же существуют для конкретных случаев:
Системы противопожарной защиты (СПЗ): В нормах пожарной автоматики установлено, что неэкранированные слаботочные кабели СПЗ (до 60 В) при параллельной прокладке должны находиться не ближе 0,5 м к силовым и осветительным кабелям, если не приняты меры против электромагнитных наводок. Допускается уменьшать это расстояние, если обеспечена защита от электромагнитных помех – например, кабели СПЗ проложены в металлорукаве, имеют экранирование или витую пару. Правило 0,5 м направлено на снижение взаимных наводок и помех в линиях сигнализации.
Кабельные коллекторы и технические шахты: В отраслевых руководствах и старых нормах можно найти указания по размещению коммуникаций в общих коллекторах. Например, рекомендуется располагать линии связи непосредственно на расстоянии не менее 20 см ниже силовых кабелей при параллельной прокладке в кабельных коллекторах. Аналогично, кабели связи следует удалять от труб отопления и водопровода минимум на 10 см. Эти величины фигурировали во ведомственных нормативах (например, ВСН 116-93) и по сути являются минимально допустимыми промежутками для обеспечения безопасности и удобства обслуживания.
Международные стандарты СКС: Европейские и международные нормы по структурированным кабельным системам (например, EN 50174) дают рекомендации по разделению силовых и информационных кабелей для обеспечения электромагнитной совместимости. Согласно практическим руководствам, неэкранированную витую пару следует прокладывать как можно дальше от источников сильных электромагнитных помех. В частности, при наличии оборудования, создающего поле >3 В/м, рекомендуется выдерживать минимум ~1,5 м дистанции между таким оборудованием (или силовым кабелем, питающим его) и слаботочным кабелем. В обычных же условиях (типичные силовые линии 220/380 В) международная практика подразумевает разделение порядка десятков сантиметров: например, 30 см при параллельной прокладке без экранирования и 5–10 см при использовании металлических лотков или труб для силового кабеля – эти значения вытекают из требований EMC к полям и взаимным наводкам.
Важно отметить: белорусские нормы прежде всего требуют раздельного прокладывания или экранирования, а не регламентируют конкретное расстояние во всех случаях. Поэтому проектировщикам следует опираться на здравый смысл и вышеуказанные ориентиры. Если нет физической возможности обеспечить большие интервалы, следует применять конструкции, предотвращающие сближение и влияние линий (раздельные короба, перегородки, экранированные или витопарные кабели и пр.). Практика показывает, что небольшой зазор (даже 5–10 см) лучше, чем плотная связка, но чем больше расстояние – тем меньше риск помех и взаимных повреждений.
Условия допустимой совместной прокладки
Несмотря на строгие ограничения, существуют случаи, когда совместная прокладка силовых и слаботочных кабелей допускается нормативами, при выполнении специальных условий:

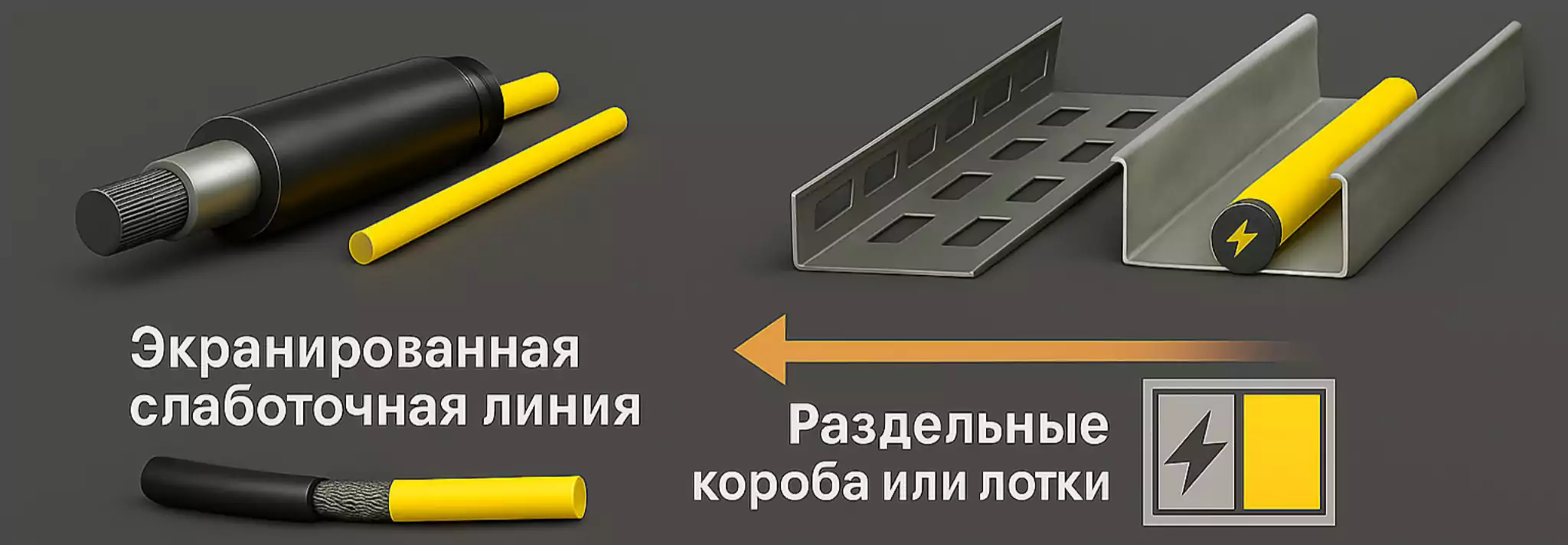

Разделительные перегородки: Как указано выше, совместная трасса возможна, если кабели разделены сплошной перегородкой из несгораемого материала. Например, в одном металлическом коробе или лотке могут идти и силовые, и слаботочные линии, если между ними установлена продольная перегородка с пределом огнестойкости не менее 15 минут. Слаботочные кабели в этом случае защищены от прямого контакта с силовыми, что удовлетворяет требованиям электробезопасности и пожарной безопасности.
Экранирование и изоляция: Нормы пожарной безопасности и эксперты отрасли считают приемлемым сближать линии ниже 0,5 м, если слаботочные кабели имеют достаточную защиту от наведенных помех. На практике это означает использование экранированных кабелей или прокладку слаботочных линий в металлорукавах/трубах рядом с силовыми. В официальных разъяснениях МЧС отмечено, что отступление от правила 0,5 м допустимо, если применены экранированные провода (наилучший результат дает экранированная витая пара) и оборудование, устойчивое к помехам. Таким образом, совместная прокладка в непосредственной близости возможна при условии электромагнитной совместимости, достигнутой конструктивно.
Единая изоляция на высокое напряжение: ПУЭ делает исключение для случаев, когда цепи различного напряжения имеют одинаковую изоляцию, рассчитанную на высшее напряжение цепи. Практически это реализуется, например, в многожильных контрольных кабелях, где в одном кабеле могут быть жилы силового питания и цепи управления – все они изолированы на 660 В, поэтому совместно проложены внутри общей оболочки безопасно. Если слаботочная линия (например, датчик 24 В) выполнена кабелем с изоляцией на 300/500 В, то с точки зрения электробезопасности её можно проложить рядом с 230 В цепью – опасного пробоя не случится. Однако такой прием не избавляет от электромагнитных наводок, поэтому на практике даже при достаточной изоляции параллельную прокладку без разделения стараются избегать, либо применяют экранирование.
Короткие участки и пересечения: Нормативы лояльнее относятся к пересечению силовых и слаботочных коммуникаций. Пересекать их можно (по возможности под прямым углом), и в месте пересечения допускается минимальный просвет – обычно достаточно нескольких сантиметров, либо прокладки одного из кабелей в трубке на участке пересечения для дополнительной защиты. Короткие параллельные участки (например, на вводе в щит) тоже допускаются, если обеспечить защиту от контакта. В ПУЭ нет запрета на пересечение проводок разных напряжений, важно лишь, чтобы они не соприкасались и была сохранена целостность изоляции. В профессиональной среде распространен совет: если требуется пересечь или сблизить проводку – слаботочный кабель лучше поместить в металлическую трубу на этом фрагменте, что устранит риск механического повреждения и снизит наводки.
Практика и рекомендации профессионального сообщества
Обсуждения на профильных форумах показывают, что у проектировщиков возникали вопросы и разночтенияиз-за нехватки конкретики в общих стандартах. Многие отмечают, что «отечественные стандарты напрямую не нормируют расстояние между силовыми и слаботочными кабелями», из-за чего ориентируются на зарубежный опыт и частные рекомендации. Ниже приведены ключевые моменты, которые выделяют специалисты:
Разночтения в нормах: В старых редакциях правил не было прямого требования по расстоянию, только запрет на совместное размещение без разделения. Пожарные нормы ввели конкретное число 0,5 м, что сначала трактовалось не всеми однозначно. Например, на форумах отмечалось отсутствие единства между первой опубликованной редакцией ТКП 190 и последующими изменениями по расстояниям 0,5 м и 0,25 м, что вызывало вопросы у проектировщиков. Однако позже все разъяснения подтвердили: 0,5 м – базовое рекомендованное расстояние для СПЗ без экрана, и его можно сокращать только выполнив условия защиты.
Практические советы по монтажу: Опытные инженеры советуют не прокладывать вплотную слабый и сильный ток. Лучшее решение – разнести их по разным лоткам или трубам. Если же приходится вести параллельно, то рекомендуется минимальный зазор хотя бы 100 мм – этот совет часто упоминается для случаев стесненных условий. Также советуют применять кабель-каналы с перегородкой: одна половина под силовые, другая под сигнальные линии. Пересечения выполнять под прямым углом и, как упомянуто, желательно в гильзе. Такие меры значительно снижают влияние электрических полей и вероятность помех.
Электромагнитная совместимость (ЭМС): Тема наводок – одна из главных в контексте совместной прокладки. В дискуссиях приводятся случаи, когда близкое соседство слаботочки с силовыми линиями (например, UTP кабеля с кабелем 220 В) приводило к помехам: фон в аудиокабелях, нестабильная передача данных и т.д. Чтобы избежать этого, рекомендуют использовать экранированные кабели (FTP, STP) или витую пару высокого класса – скрутка и экран значительно подавляют наведенные шумы. Кроме того, упоминается применение фильтров и разделителей: например, установка металлических перегородок между кабелями в лотке или использование отдельных коробов для слаботочки внутри щитов. В результате, даже если формально нормы не требовали расстояния, инженеры стремятся создать электромагнитно благоприятные условия, особенно для чувствительных линий (интернет, связь, датчики).
Безопасность и регистрирующие органы: На форумах белорусских специалистов (proekt.by и др.) отмечается, что экспертиза проектов и органы надзора обращают внимание на соблюдение ПУЭ/ТКП – т.е. недопустимость прямого совмещения в одном канале. Если проектом предусмотрена общая трасса, обязательно наличие обоснования: либо указание на перегородку, либо ссылка на то, что кабель слаботочный имеет нужную изоляцию. Практический совет: в проектной документации явно прописывать, что, например, «кабель системы ХХ проложен совместно с силовыми в лотке, разделенном металлической перегородкой» или «кабель в экранированном исполнении, помехоустойчивый, проложен на расстоянии ~0,3 м от силового». Это упростит согласование проекта. В случае монтажа без проекта электромонтажники также стараются придерживаться указанных выше принципов, понимая, что заложить небольшой разрыв и разделение всегда лучше, чем потом устранять проблемы.
Выводы и рекомендации для проектировщиков
Следуйте требованиям ПУЭ/ТКП: Никогда не размещайте слаботочные цепи вместе с силовыми в одной трубе, кабельном пучке или замкнутом коробе без соответствующего разделения. Это не только нарушение норм, но и прямая угроза – возможен контакт высокого напряжения с линиями связи, пожароопасность и помехи.
Используйте раздельные трассы или секции: Идеальный вариант – прокладывать силовые и слаботочные кабели по разным маршрутам. Если они идут параллельно в одном канале (туннеле, лотке), обеспечьте отдельные секции с перегородкой или разнесите их по вертикали: силовые выше, слаботочные ниже, с промежутком не менее 20 см. Это облегчит обслуживание и снизит риски.
Учитывайте электромагнитные помехи: Для чувствительных систем связи и сигнализации планируйте трассы с учетом ЭМС. Простое правило: неэкранированная витая пара – не ближе полуметра к силовой линии, особенно если по ней течет большой ток. При необходимости сближения – предусматривайте экранирование или экранированный кабель, либо увеличивайте расстояние насколько возможно (вплоть до 1–1,5 м от мощных источников помех.
Применяйте экранированные и изолированные решения: Если совместная прокладка неизбежна, выбирайте кабель с экранирующей оплеткой или помещайте его в металлорукав/трубу. Это выполняет двойную функцию – экранирует от помех и защищает физически. Например, сигнализацию 12 В можно проложить рядом с 230 В, но только в стальном коробе или трубке – так она не улавливает наводок и остается неповрежденной при возможном коротком замыкании силового кабеля. Также убедитесь, что изоляция слаботочного кабеля рассчитана на контакт с 230/400 В – многие качественные слаботочные кабели имеют изоляцию 300 В и более, что повышает безопасность.
Документируйте решения в проекте: В пояснительной записке и на схемах отмечайте принятые меры – перегородки, расстояния, марки кабелей (экранированные или огнестойкие). Ссылайтесь на пункты нормативов: например, п.2.1.16 ПУЭ для обоснования отдельного прокладывании или требования ТКП 339/ТКП 27/190 при совместной прокладке с перегородкой. Это демонстрирует, что вы как проектировщик учли все нормы и обеспечили надежность. В случае прохождения экспертизы или проверки на объекте у надзорных органов не возникнет дополнительных вопросов.
Следуя вышеперечисленному, проектировщики обеспечат безопасную и бесперебойную работу как силовых электрических сетей, так и слаботочных систем. Соблюдение минимально необходимых расстояний и условий прокладки, продиктованных нормативами Республики Беларусь, а также лучших практик из профессионального опыта, позволит избежать электромагнитных помех, аварийных ситуаций и продлить срок службы оборудования. Данный подход способствует и удобству обслуживания – разделенные и правильно уложенные коммуникации легче ремонтировать и модернизировать. В итоге, придерживаясь норм и рекомендаций, можно смело прокладывать кабели различного назначения рядом друг с другом, не опасаясь взаимных негативных влияний.
Источники: нормы ПУЭ/ТКП Республики Беларусь; требования СП 5.13130 (аналог ТКП по пожарной автоматике); рекомендации кабельных стандартов и отраслевых инструкций; разъяснения экспертов.
