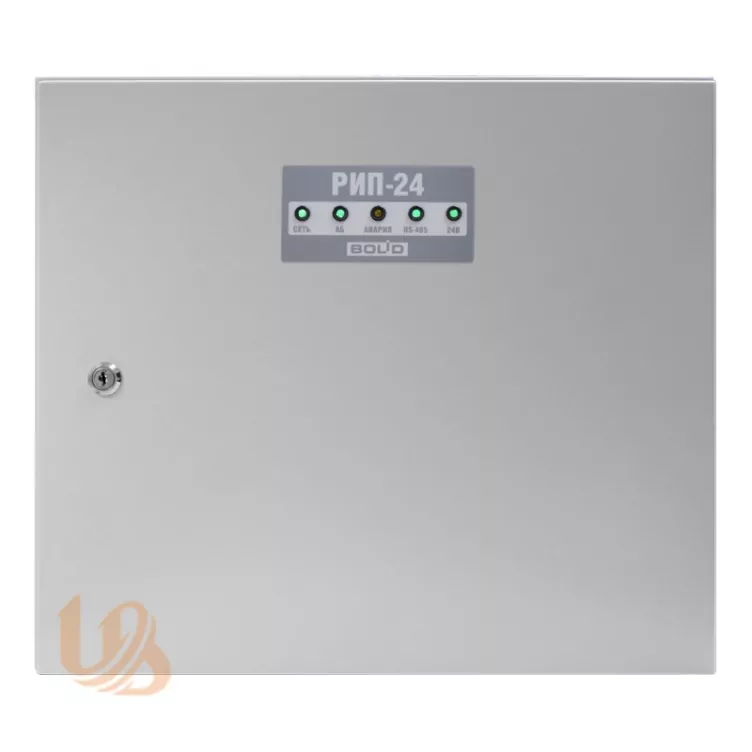

Резервированный источник питания 24В; 4А (мах 5А); устанавливаемые АБ 2х40Ач (не входят в комплект поставки); световая индикация; звуковая сигнализация; датчик вскрытия корпуса; защита: от перенапряжения, от КЗ, от переполюсовки АБ; интерфейс RS-485.

Назначение:

Предназначен для работы в составе ИСО "Орион" для питания извещателей, приборов ОПС, СКУД и пожарной автоматики.

Описание:

Передача событий на пульт "С2000М" или АРМ "Орион Про":

"Сброс прибора" (при включении питания РИП);
"Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В);
"Восстановление сети" (сетевое напряжение питания в пределах 150…250 В);
"Перегрузка источника питания" (выходной ток РИП более 4,5 А);
"Перегрузка источника устранена" (выходной ток РИП менее 4,5 А);
"Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батареи в заданных пределах);
"Восстановление ЗУ" (ЗУ обеспечивает напряжение и ток для заряда батареи в заданных пределах);
"Неисправность источника питания" (при подключённом сетевом напряжении РИП не обеспечивает выполнение п. 1.2.3);
"Восстановление питания" (при подключённом сетевом напряжении РИП обеспечивает выполнение п. 1.2.3);
"Неисправность батареи" (напряжение на одной из батареи (или на каждой) ниже 7 В или не подключена);
"Ошибка теста АБ" (внутреннее сопротивление батареи выше предельно допустимого – требуется замена или техническое обслуживание);
"Разряд батареи" (напряжение батарей ниже 22 В, при отсутствии сетевого напряжения);
"Требуется обслуживание" (время наработки батарей истекло, требуется заменить батареи);
"Восстановление батареи" (напряжение батареи выше 20 В, заряд батареи возможен);
"Тревога взлома" (корпус РИП открыт);
"Восстановление зоны контроля взлома" (корпус РИП закрыт);
"Отключение выходного напряжения" (РИП отключил выходное напряжение при отсутствии напряжения в сети и разряде батареи).
"Подключение выходного напряжения" (РИП подключил выходное напряжение при появлении напряжения в сети).

Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":

Напряжение в сети;
Напряжение на каждой АБ;
Напряжение на выходе;
Ток нагрузки;
Температуры внутри корпуса РИП.

Расширенный диапазон входного напряжения сети.
Защита с автоматическим восстановлением работоспособности от:

Превышения выходного напряжения;
Перегрузок по выходу;
"Переполюсовки" АБ;
Замыкания клемм подключения АБ.

Интеллектуальный контроль каждой аккумуляторной батареи и управление их зарядом:

Автоматическая проверка состояния каждой АБ тестовой нагрузкой;
Измерение общей емкости установленных АБ;
Расчет времени работы в резервном режиме с учетом реального тока нагрузки и степени заряда;
Программируемый таймер-счетчик времени наработки АБ;
Отключение АБ при ее разряде и превышении допустимого напряжения;
Контроль тока и напряжения зарядного устройства (ЗУ).

Световая индикация и звуковая сигнализация:

Наличие сетевого напряжения;
Выход сетевого напряжения за пределы нормы (ниже 150 В или выше 250 В);
Наличие или нарушение связи по интерфейсу RS-485;
Короткое замыкание или перегрузка по выходу;
Заряд АБ;
Необходимость замены АБ или проведения технического обслуживания;
Отключение АБ при ее разряде;
Неисправность ЗУ;
Отключение выхода РИП в аварийных ситуациях.

Энергонезависимый буфер событий.
Релейный выход для сигнала "Неисправность".
Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле, корректировка показаний сетевого вольтметра, отключения событий по АКБ с помощью программы UPROG.

Технические характеристики:

Напряжение сети (150...250) В
Выходное напряжение:

при питании от сети (27±0,6) В
при питании от АБ (19...27) В

Номинальный выходной ток 4 А
Максимальный выходной ток (10 мин.) 5 А
Максимальная мощность, потребляемая от сети 225 ВА
Собственный ток потребления от АБ не более 80 мА
Емкость АБ 40 А.ч
Световая индикация - 5 светодиодных индикаторов для отображения режимов работы и неисправностей
Встроенный звуковой сигнализатор - есть
Датчик вскрытия корпуса - есть
Интерфейс - RS-485, протокол Орион
Буфер событий - 95 событий
Релейный выход ("Неисправность") 1 шт., оптореле
Максимальные напряжение и ток коммутации реле 80 В, 50 мА
Время технической готовности - не более 6 с
Рабочий диапазон температур от -10 до +40 °C
Относительная влажность до 90% при +25 °C
Тип корпуса, степень защиты (IP) - M3 (IР30)
Габаритные размеры не более 450х400х210 мм
Средний срок службы 10 лет
Программирование РИП Программа UProg.exe
Подключение к ПК при программировании - Через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип подключения к РИП - Клеммные колодки под винт

Подключение к сети: провод 0,75…2,5 кв.мм
Подключение нагрузки: провод 0,5…2,5 кв.мм
Подключение RS-485, реле К1: провод 0,2…2,5 кв.мм

Тип монтажа - настенный, навесной
