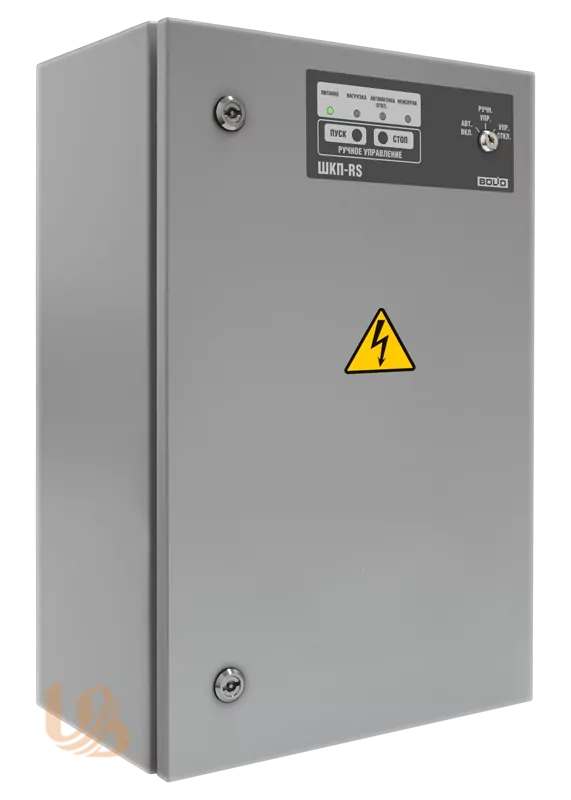

Блок контрольно-пусковой ШКП-4RS.

НАЗНАЧЕНИЕ

Блок контрольно-пусковой ШКП-4RS предназначен для:

управления исполнительными устройствами (двигателями вентиляторов и т.п.) и средствами пожарной автоматики в системах противодымной вентиляции
управления исполнительными устройствами (световыми и звуковыми пожарными оповещателями и т.д.) и средствами пожарной автоматики в системах оповещения
формирования сигнала управления инженерным, технологическим оборудованием и иными устройствами, участвующими в обеспечении пожарной безопасности
контроля 7 входов технологической сигнализации

ОСОБЕННОСТИ

Возможность работы в режимах ручного и автоматического управления. В автоматическом режиме шкаф управляется по интерфейсу RS-485
Контроль действующего значения 3-х фазного напряжения и величины фазового сдвига на вводе электропитания
Контроль исправности цепей управления двигателем
Отображение режимов "Авария питания", "Автоматика откл.", "Двигатель включ.", "Неисправность" на встроенных световых индикаторах
Плавный запуск и останов электродвигателей от 4 до 30 кВт (ШКП-30RS c УПП ) от 30 до 110кВт (ШКП-110RS с УПП) от 110 до 250 кВт с возможность ограничения пусковых токов (ШКП-250RS с УПП)
Возможность изготовления шкафов с устройствами плавного пуска от 1 до 250 кВт (по предварительному согласованию)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Световая индикация: 4 одноцветных индикатора для отображения состояния ШКП
Питание прибора: от трёхфазной сети переменного тока с номинальным значением (380+38-57) В и частотой (50 ± 1)Гц
Готовность к работе после включения питания: не более 5 с
Рабочий диапазон температур: от -30 до +50 °C
Относительная влажность: до 98% при +25 °C
Средний срок службы: 10 лет
Тип монтажа: настенный навесной
Потребляемая мощность, Вт: 30
Номинальный коммутируемый ток, А: 10
Мощность управляемого двигателя, кВт: 4
Степень защиты корпуса: IP54
Габаритные размеры, мм: 600x400x240
Масса прибора, кг: 20
