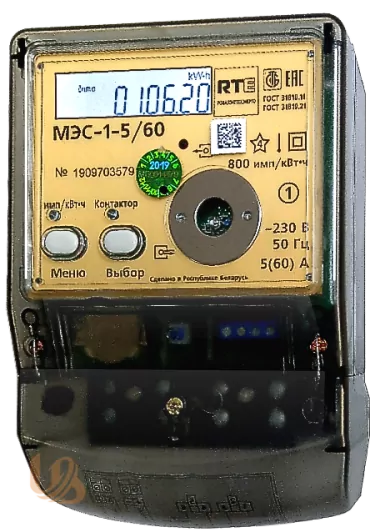

Счетчики электрической энергии однофазные серии «МЭС-1»

НАЗНАЧЕНИЕ

Счетчики активной электрической энергии переменного тока статические однофазные многотарифные «МЭС-1», предназначены для измерения активной энергии и мощности в однофазных двухпроводных цепях переменного тока с номинальной частотой 50 Гц в условиях умеренного климата.

ОСОБЕННОСТИ

Оптический интерфейс
Интерфейс RS-485
Выход управления внешними устройствами
Электрический телеметрический выход
Оптический телеметрический выход
Индикатор функционирования

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное напряжение (Uном), В 230
Расширенный рабочий диапазон напряжений, Uном от 0,9 до 1,1
Установленный рабочий диапазон напряжений, Uном от 0,7 до 1,2
Номинальная частота сети fномин, Гц 50
Диапазон изменения частоты сети, Гц 50±2,5
Базовый (максимальный ток) Iб (Iмакс), А 5(100)
Порог чувствительности счетчиков, Iб 0,004
Полная мощность, потребляемая последовательной цепью, В.А, не более 0.5
Мощность, потребляемая со встроенными модулями связи, Вт, не более 3
Количество тарифов от 1 до 4
Количество тарифных зон от 1 до 48
Количество суточных графиков тарификации от 1 до 12
Количество тарифных сезонов от 1 до 12
Количество тарифных годовых расписаний 2 (осн. и рез.)
Пределы относительной погрешности измерения силы тока, % ±1,0
Пределы относительной погрешности измерения напряжения, % ±1,0
Пределы значений измерения частоты напряжения сети, Гц ±0,2
Постоянная счетчика в режиме измерений/поверки, имп/кВтч 800/16000
Класс защиты от поражения электрическим током по ГОСТ 12.2.091-2002 ||
Степень защиты оболочки по ГОСТ 14254-96 IP51, категория 2
Межповерочный интервал, лет 8
Габаритные размеры с крышкой зажимной коробки, мм, не более 170х120х60
Масса, кг 0,6
